FA-DC-OC10
Fiberall
1, funktionsfähige Fahrzeuge: OBD-II-konforme Fahrzeuge mit 12V ~ 24V Batterie.
2, Nickelbeschichtetes Kupfer oder vergoldetes Kupferstiftmaterial ist optional erhältlich.
3, Pin Definition und obd Kabellänge ist anpassbar. Die anpassbare Pinbelegung erfolgt gemäß bestätigter Zeichnung.

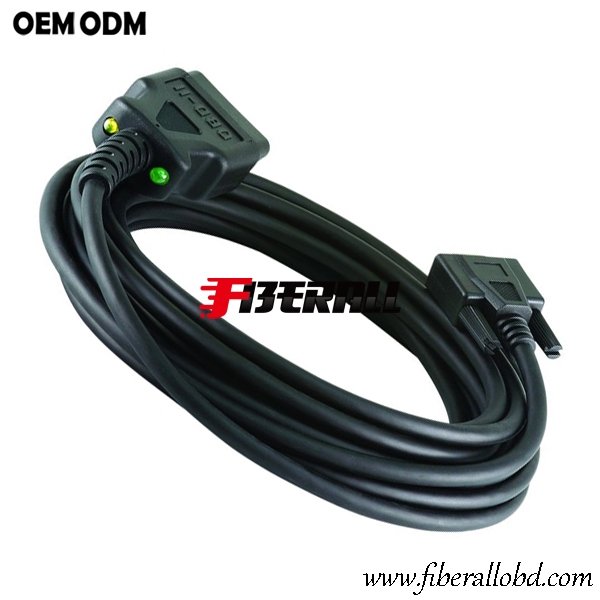

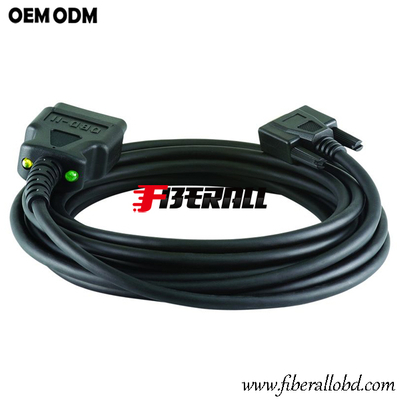

4, Das OBD-Diagnosekabel ist mit LED-Licht. Die LED leuchtet hell, wenn das obd-Diagnosekabel angeschlossen ist.
5, Alle obd2-Kabel werden vor dem Verpacken getestet: 100% offene, Kurzschluss- und Fehldrahtprüfung.
6, Die Form des obd-Konvertierungskabels ist rund. Fiberall bietet auch Flachkabel.
7, Die Farbe des Steckers und des obdii-Kabels sind schwarz. Benutzerdefinierte Farben sind basierend auf MOQ akzeptabel.
8, Drahtspezifikation ist anpassbar entsprechend realer Anforderung und Kostenbetrachtung anpassbar.
9, Die überformten Teile sind mit PA66-Material. PA66 weist eine hohe mechanische Festigkeit, Härte und Steifigkeit auf.
10, Steckerform und Stiftdefinition des obd-Kabels entsprechen dem internationalen und Industriestandard. Stellen Sie sicher, dass das obd2-Diagnosekabel weitgehend kompatibel ist.
Teile-Nr. | FA-DC-OC10 |
Port 1 | 16Pin OBD-II männlich |
Port 2 | DB9 männlich |
Anwendbares Fahrzeug | OBD-II-konforme Modelle |
Pin-Definition | Auf Bestellung |
Kabelspezifikation | 18 ~ 26AWG |
Stiftmaterial | Überzogenes Kupfer |
Jackenmaterial | PVC |
Kabelform | Runden |
Farbe | Schwarz |
Umgebungstemperatur | -20 ~ + 80 ° C. |
Verpackungsweg | Innen: PE-Beutel, Außen: Karton |
Port 1: OBD-II-Stecker | Port 2: DB9-Stecker |
2 | 2 |
4 | 7 |
6 | 9 |
7 | 1 |
10 | 3 |
14 | 4 |
15 | 5 |
16 | 6 |
Hinweis: Eine anpassbare Pinbelegung ist zulässig.
1, Der OBD-II-Stecker des Kabels entspricht dem SAE-J1962-Standard. Es kann mit einem anderen Diagnosetool oder Gerät mit kompatibler OBD2-Schnittstelle verbunden werden. Wie OBD-II-Adapter, OBD2-Konvertierungskabel, OBD-GPS-Tracker, OBD-Programmiertools, ECU-Tuning-Tools usw.
2, Das obd-ii-Diagnosekabel kann auch verwendet werden in:
Fernkommunikation mit dem Fahrzeug;
Maschine zu Maschine (M2M);
Internet der Fahrzeuge (IOV);
Fahrzeugflottenmanagement usw.
3, zum Anschließen eines ähnlichen oben erwähnten Geräts, das mit DB9-Anschluss ist.
